由于电焊二保焊采用的是自动连续送丝，手工焊采用的是每焊一根长度较短的焊条就要间断一下换一根焊条的方式，因此，电焊二保焊的生产效率比手工焊高；

    一般都是压力容器焊工和管道焊工。比如焊什么氩电联，向下焊之类的容器管道，承受压力比较大，焊缝拍片的。、都是高压焊工。

     焊接热输入对焊接残余应力和变形有影响，所以在保证焊缝成形良好的情况下，尽可能采用小的焊接热输入，从而保证得到小的焊接应力和变形。如何控制焊接热输入包括焊接电流、焊接电压、焊接速度的合理选择，在保证焊透的情况下应尽量使用小的焊接电流。焊工在焊前应检查坡口的错边情况，错边量合格后才能施焊。

     氩弧焊机应有高频引弧，电流衰减，气体延时保护，脉冲装置焊丝要求力学性能与母材相当。保护罩材质应选用紫钢或钛材质，形状以便于保护焊缝，达到焊缝不变色，护罩内应加装不锈钢丝网，起到气体缓冲作用。

     根据焊接位置的选择。在焊条直径一定的情况下,平焊位置要比其它位置焊接时选用的焊接电流大。提问：3、在一块10毫米厚低碳钢上，用直径为3.2毫米的焊条，焊一道平焊缝，应采用多大焊接电流？

     焊前准备。壁厚<2mm的薄壁管一般不开坡口，不留间隙，加焊丝一次焊完。锅炉受热面的薄壁管一般要采用V形坡口，大直径的厚壁管（如给水管道、蒸汽管道等）采用U形或X形坡口。坡口两侧及管壁内外要求无锈斑和油污等。

     按裂纹产生的原因分，又可把裂纹分为：（1）再热裂纹：接头冷却后再加热至500~700℃时产生的裂纹。再热裂纹产生于沉淀强化的材料（如含Cr、Mo、V、Ti、Nb的金属）的焊接热影响区内的粗晶区，一般从熔合线向热影响区的粗晶区发展，呈晶间开裂特征。

     此外，对于角焊位置还规定了另外两种焊接位置。(5)平角焊位置角焊缝倾角0°，180°；转角45°，135°的角焊位置，见图1—15(e)。(6)仰角焊位置倾角0°，180°；转角225°，315°的角焊位置，见图1—15(f)。

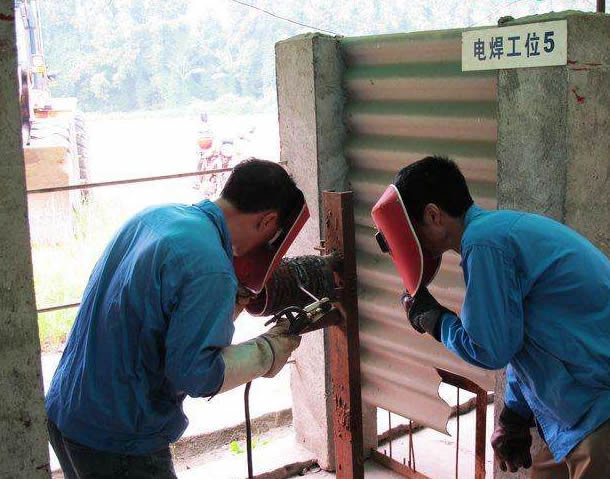

    操作时应穿电焊工作服、绝缘鞋和戴电焊手套、防护面罩等安全防护用品，高处作业时系安全带。3电焊作业现场周围10m范围内不得堆放易燃易爆物品。

     焊接在英语中对应的词汇是welding，日语称为溶接，汉语中也有熔接的叫法。在古代焊接主要指熔化焊接。现代焊接技术包含三大类，熔化焊、钎焊、压力焊。

     工作原理：氩弧焊在主回路、辅助电源、驱动电路、保护电路等方面的工作原理是与手弧焊是相同的。在此不再多叙述，而着重介绍氩弧焊机所特有的控制功能及起弧电路功能。

     焊缝坡口的基本形式与尺寸 (一)坡口形式根据坡口的形状，坡口分成I形(不开坡口)、V形、Y形、双Y形、U形、双U形、单边V形、双单边Y形、J形等各种坡口形式。

     气电焊：（气体保护焊）利用保护气体来保护焊接区的电弧焊。保护气体作为金属熔池的保护层把空气隔绝。采用的气体有惰性气体、还原性气体、氧化性气体适用于碳钢、合金钢、铜、铝等有色金属及其合金的焊接。氧化性气体适用于碳钢及合金钢的合金。

     一步提升，另外这个行业技术性也比较强，这也是由这个工种决定的，工资待遇一般也都比较好，主要可从事于大型钢构企业、机加工企业、路桥工程等企业，并且技术比较好的话也可以独立创业。

     酸性焊条接引弧时可稍将电弧拉长，对坡口根部进行预热，然后压低电弧进行正常焊接。碱性焊条则由于药皮特性对根部熔透有利，不需采用酸性焊条的引弧方式，但不要直接引弧，应在坡口前端一距离引弧后，迅速拉回起焊端，并压低电弧进行焊接。

     引弧的方法包括以下两类： 1）不接触引弧：是指利用高频电压使电极末端与焊件间的气体导电产生电弧。焊条电弧焊很少采用这种方法。2）接触引弧：引弧时先使电极与焊件短路，再拉开电极引燃电弧。根据操作手法不同又可分为敲击法和划檫法两种。
